Álgebra de Boole: Qué es, Operaciones y su Rol en Lógica Digital

¿Alguna vez te has preguntado cómo funcionan las computadoras por dentro? Detrás de la interfaz gráfica amigable, los videos en alta definición y los complejos algoritmos, se encuentra un sistema matemático simple pero poderoso: el Álgebra de Boole. Esta rama de las matemáticas, desarrollada por George Boole a mediados del siglo XIX, es el cimiento de toda la lógica digital y, por ende, de la computación moderna. En este artículo, exploraremos en detalle qué es el Álgebra de Boole, sus operaciones fundamentales, y su crucial rol en el diseño y funcionamiento de los circuitos digitales.

¿Qué es el Álgebra de Boole?

El Álgebra de Boole es un sistema algebraico que opera sobre valores binarios (0 y 1) en lugar de números reales. Estos valores representan, típicamente, "falso" y "verdadero", respectivamente, aunque también pueden representar "apagado" y "encendido" en el contexto de circuitos eléctricos. A diferencia del álgebra tradicional, el Álgebra de Boole no se centra en operaciones aritméticas como la suma o la multiplicación, sino en operaciones lógicas que manipulan estos valores binarios.

En esencia, el Álgebra de Boole nos proporciona un conjunto de reglas y leyes para razonar sobre proposiciones lógicas. Permite simplificar expresiones lógicas complejas, analizar circuitos digitales y diseñar sistemas lógicos complejos. Es una herramienta fundamental en la ingeniería electrónica, la informática y la matemática discreta.

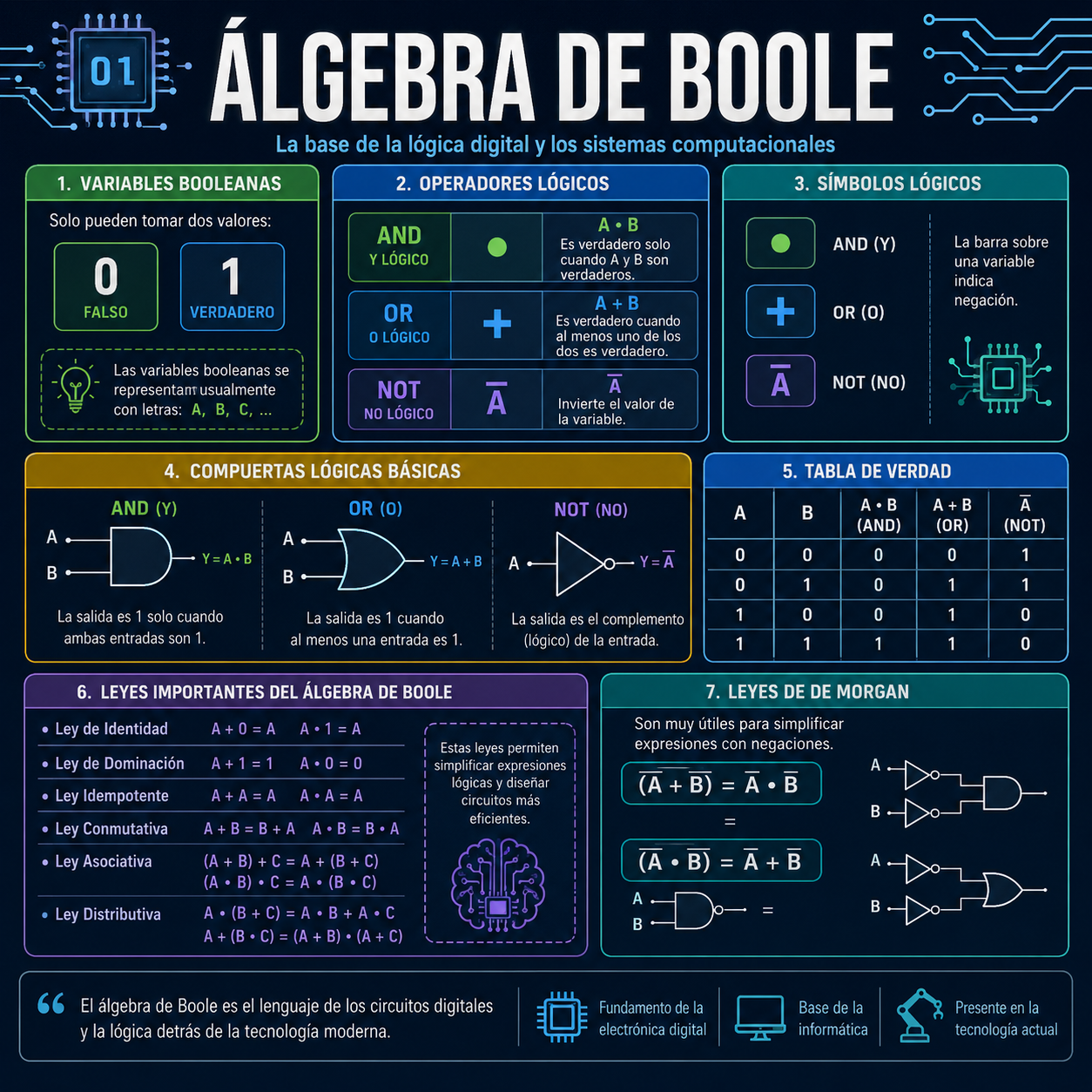

Fundamentos del Álgebra de Boole

El Álgebra de Boole se basa en los siguientes conceptos clave:

Variables Booleanas: Son variables que pueden tomar solo dos valores: 0 (falso) o 1 (verdadero). Ejemplos: A, B, X, Y.
Operadores Booleanos: Son símbolos que representan operaciones lógicas. Los operadores principales son:
- AND (Y lógico): Representado por ∧ o ·. El resultado es 1 solo si ambos operandos son 1.
- OR (O lógico): Representado por ∨ o +. El resultado es 1 si al menos uno de los operandos es 1.
- NOT (NO lógico): Representado por ¬ o ' o una barra sobre la variable. Invierte el valor del operando.
Expresiones Booleanas: Son combinaciones de variables booleanas y operadores booleanos. Ejemplos: A ∧ B, ¬A ∨ B, (A ∧ B) ∨ C.
Tablas de Verdad: Son tablas que muestran el valor de una expresión booleana para todas las posibles combinaciones de valores de las variables booleanas.

Operaciones Booleanas Fundamentales

Las tres operaciones booleanas fundamentales son AND, OR y NOT. Cada una de estas operaciones tiene una tabla de verdad que define su comportamiento.

Operación AND (Y lógico)

La operación AND (Y lógico) devuelve verdadero (1) solo si ambos operandos son verdaderos (1). De lo contrario, devuelve falso (0).

A	B	A AND B (A ∧ B)
0	0	0
0	1	0
1	0	0
1	1	1

Ejemplo práctico: Imagine que tiene dos interruptores (A y B) en serie que controlan una bombilla. La bombilla solo se encenderá (resultado = 1) si ambos interruptores están cerrados (A = 1 y B = 1).

Operación OR (O lógico)

La operación OR (O lógico) devuelve verdadero (1) si al menos uno de los operandos es verdadero (1). Solo devuelve falso (0) si ambos operandos son falsos (0).

A	B	A OR B (A ∨ B)
0	0	0
0	1	1
1	0	1
1	1	1

Ejemplo práctico: Imagine que tiene dos interruptores (A y B) en paralelo que controlan una bombilla. La bombilla se encenderá (resultado = 1) si al menos uno de los interruptores está cerrado (A = 1 o B = 1 o ambos).

Operación NOT (NO lógico)

La operación NOT (NO lógico) invierte el valor del operando. Si el operando es verdadero (1), devuelve falso (0). Si el operando es falso (0), devuelve verdadero (1).

A	NOT A (¬A)
0	1
1	0

Ejemplo práctico: Imagine un sensor de luz (A) que indica si hay luz (A = 1) o no (A = 0). Un circuito NOT puede usarse para activar una alarma (¬A) cuando NO haya luz (A = 0), es decir, cuando esté oscuro.

Otras Operaciones Booleanas

Además de las operaciones fundamentales, existen otras operaciones booleanas que se derivan de las anteriores y son ampliamente utilizadas en el diseño de circuitos digitales. Algunas de las más comunes son:

NAND (NO-Y lógico): Es la negación de la operación AND. A NAND B = ¬(A ∧ B).
NOR (NO-O lógico): Es la negación de la operación OR. A NOR B = ¬(A ∨ B).
XOR (O Exclusivo): Devuelve verdadero (1) si los operandos son diferentes. A XOR B = (A ∧ ¬B) ∨ (¬A ∧ B).
XNOR (NO-O Exclusivo): Es la negación de la operación XOR. A XNOR B = ¬(A XOR B).

Estas operaciones se pueden expresar en términos de las operaciones AND, OR y NOT. Por ejemplo, la operación NAND se puede implementar utilizando una puerta AND seguida de una puerta NOT.

El Rol del Álgebra de Boole en la Lógica Digital

El Álgebra de Boole es la base de la lógica digital, que es la lógica que se utiliza para diseñar y construir circuitos electrónicos digitales. Estos circuitos son los componentes básicos de las computadoras, los teléfonos móviles, los televisores y muchos otros dispositivos electrónicos.

La lógica digital se basa en el uso de puertas lógicas, que son circuitos electrónicos que implementan las operaciones booleanas. Cada puerta lógica tiene una o más entradas y una salida. La salida de la puerta lógica depende de los valores de las entradas y de la función booleana que implementa la puerta.

Por ejemplo, una puerta AND implementa la operación AND. Si ambas entradas de la puerta AND son 1, la salida será 1. De lo contrario, la salida será 0. De manera similar, una puerta OR implementa la operación OR, y una puerta NOT implementa la operación NOT.

Los circuitos digitales complejos se construyen conectando múltiples puertas lógicas entre sí. El Álgebra de Boole se utiliza para analizar y simplificar estos circuitos, y para diseñar circuitos que realicen funciones específicas. Permite, entre otras cosas:

Diseño de circuitos combinacionales: Estos circuitos producen una salida que depende únicamente de las entradas actuales. Ejemplos: sumadores, restadores, multiplexores, demultiplexores.
Diseño de circuitos secuenciales: Estos circuitos tienen memoria y su salida depende no solo de las entradas actuales, sino también del estado anterior del circuito. Ejemplos: flip-flops, registros, contadores.
Optimización de circuitos: El Álgebra de Boole se utiliza para simplificar las expresiones booleanas que representan los circuitos, lo que permite reducir el número de puertas lógicas necesarias y, por lo tanto, reducir el costo y el consumo de energía del circuito.
Verificación de circuitos: El Álgebra de Boole se utiliza para verificar que un circuito digital funciona correctamente, es decir, que produce las salidas correctas para todas las posibles combinaciones de entradas.

Ejemplo de Aplicación: Diseño de un Sumador de un Bit

Un ejemplo práctico del uso del Álgebra de Boole en la lógica digital es el diseño de un sumador de un bit. Un sumador de un bit toma dos bits de entrada (A y B) y un bit de acarreo de entrada (Cin) y produce un bit de suma (S) y un bit de acarreo de salida (Cout).

Las ecuaciones booleanas para S y Cout son:

S = (A XOR B) XOR Cin
Cout = (A AND B) OR (Cin AND (A XOR B))

Estas ecuaciones se pueden implementar utilizando puertas XOR, AND y OR. El circuito resultante es un sumador de un bit que puede sumar dos bits y generar un acarreo si es necesario. Sumando varios sumadores de un bit en cascada, podemos crear sumadores para números de varios bits.

Leyes del Álgebra de Boole

Al igual que el álgebra tradicional, el álgebra de Boole tiene sus propias leyes que facilitan la manipulación y simplificación de expresiones booleanas. Algunas de las leyes más importantes son:

Conmutativa: A ∧ B = B ∧ A; A ∨ B = B ∨ A
Asociativa: (A ∧ B) ∧ C = A ∧ (B ∧ C); (A ∨ B) ∨ C = A ∨ (B ∨ C)
Distributiva: A ∧ (B ∨ C) = (A ∧ B) ∨ (A ∧ C); A ∨ (B ∧ C) = (A ∨ B) ∧ (A ∨ C)
Identidad: A ∧ 1 = A; A ∨ 0 = A
Complemento: A ∧ ¬A = 0; A ∨ ¬A = 1
Idempotencia: A ∧ A = A; A ∨ A = A
Absorción: A ∧ (A ∨ B) = A; A ∨ (A ∧ B) = A
De Morgan: ¬(A ∧ B) = ¬A ∨ ¬B; ¬(A ∨ B) = ¬A ∧ ¬B

Estas leyes son fundamentales para simplificar expresiones booleanas y optimizar circuitos digitales. Las leyes de De Morgan, en particular, son muy útiles para convertir expresiones AND en OR y viceversa.

Ejemplo de Simplificación de Expresiones Booleanas

Veamos un ejemplo de cómo se pueden usar las leyes del Álgebra de Boole para simplificar una expresión booleana:

Expresión original: (A ∧ B) ∨ (A ∧ ¬B)

Aplicar la ley distributiva: A ∧ (B ∨ ¬B)
Aplicar la ley del complemento: A ∧ 1
Aplicar la ley de la identidad: A

Por lo tanto, la expresión (A ∧ B) ∨ (A ∧ ¬B) se simplifica a A.

Esta simplificación es importante porque significa que el circuito digital que implementa la expresión original se puede reemplazar por un circuito mucho más simple que solo requiere una puerta. Esto reduce el costo, el consumo de energía y la complejidad del circuito.

Conclusión

El Álgebra de Boole es una herramienta fundamental en la lógica digital y, por lo tanto, en la computación moderna. Proporciona un marco formal para razonar sobre proposiciones lógicas y diseñar circuitos electrónicos. Su capacidad para representar y manipular valores binarios, junto con sus leyes y operaciones, permite simplificar expresiones lógicas complejas, optimizar circuitos digitales y crear sistemas electrónicos eficientes y confiables.

Desde los microprocesadores que impulsan nuestras computadoras hasta los sistemas de control en nuestros automóviles, el Álgebra de Boole está presente en casi todos los aspectos de la tecnología moderna. Comprender sus principios básicos es esencial para cualquier persona que trabaje en la ingeniería electrónica, la informática o cualquier campo relacionado.

El estudio del Álgebra de Boole no solo proporciona una base sólida para comprender el funcionamiento interno de las computadoras, sino que también fomenta el pensamiento lógico y la resolución de problemas, habilidades valiosas en cualquier disciplina.
